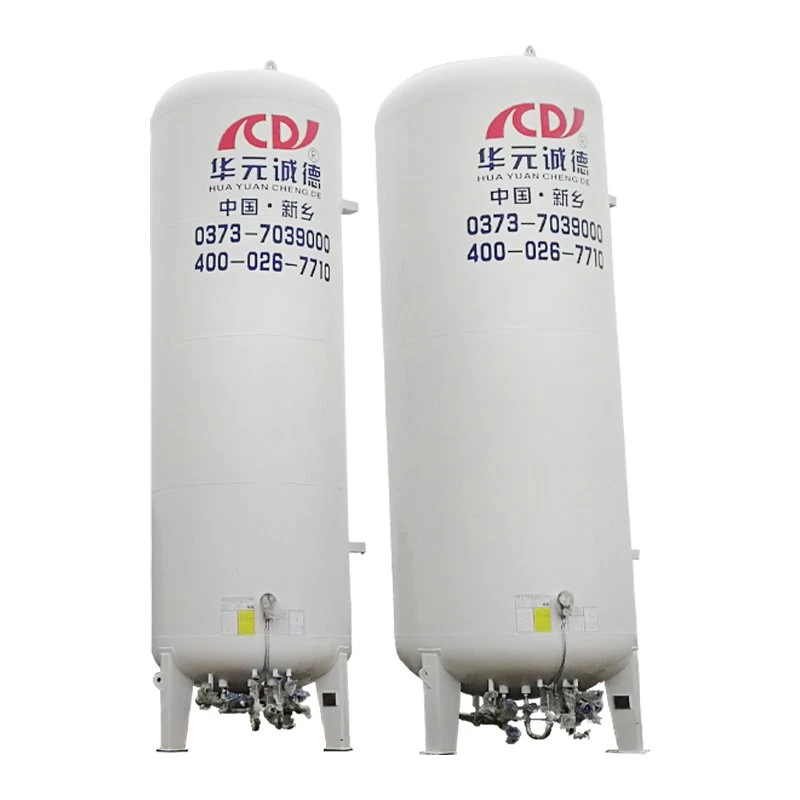

LAR Lagertank
Indledning
LAR lagertanke er kryogene trykbeholdere designet til opbevaring ved -196 grader. Med vakuum-perlitisolering for at minimere afkogning- giver de en pålidelig gasforsyning med høj renhed til industri og elektronik.
Produktspecifikationer
|
Teknisk parameter |
Specifikation / rækkevidde |
|
Geometrisk volumen / kapacitet |
5 m3 til 200 m3 (lodrette og vandrette konfigurationer) |
|
Designtryk / Driftstryk |
0,8 MPa til 2,5 MPa (tilpasselige indstillinger for aflastningsventiler) |
|
Indvendigt kar / ydre skalmateriale |
Indvendig: Austenitisk rustfrit stål (304/304L); Ydre: Høj-kulstofstål (Q345R) |
|
Isoleringssystem |
Høj-vakuum flerlags-indpakning kombineret med pulverperlitisolering |
|
Daglig koge-af-rate (BOR) |
<= 0.15% to <= 0.35% per day (Depending on vessel size and capacity) |
|
Design temperaturområde |
-196 grader til +50 grader |
Kerneteknologier
Avanceret kryogen vakuumisolering:Multi-superisolering kombineret med termisk vakuumbagning minimerer strålings- og ledende varmeoverførsel og opnår ultra-lave daglige kogehastigheder-af.
Optimeret stressfordeling i indre kar:Finite element analyse (FEA) modellerede interne støttesystemer modstår høje seismiske belastninger og væskeskylning under dynamiske operationer.
Præcisionsfordampere og trykbygningsenheder:Integrerede omgivende fordampere med dobbelt-kredsløb sikrer stabil selv-tryksætning og kontinuerlig gasfaseudtag uden eksterne varmekilder.
Nøglekomponentsammensætning
Dobbelt-vægbeholderstruktur:Indre trykbeholder i rustfrit stål indkapslet i en robust vejrjakke af kulstofstål.
Kryogen ventilmanifold:Høj-kugleventiler i bronze/rustfrit stål, kontraventiler og dobbelte sikkerhedsventilblokke konfigureret i henhold til internationale kryogene koder.
Instrumentering og måling:Præcise differenstrykvæskeniveaumålere, lokale drejetrykindikatorer og fjerntelemetri-kompatible elektroniske sendere.
Fyld og afladningsterminologi:Standardiserede CGA/DIN kryogene påfyldningsforbindelser, væskeudtagsporte og faseseparatorlinjer.
Total kvalitetsstyring
Råmateriale sporbarhed:100 % materialetestcertifikater (EN 10204 3.1), der bekræfter kryogen slagstyrke og kemisk sammensætning af plader af rustfrit stål.
Helium massespektrometri test:Strenge vakuumlækagedetektion udført på alle indvendige karsvejsninger og vakuumkapper for at sikre langtidsholdbar-vakuum.
Renlighedsforsikring:Strenge -oliefri rengøringsprotokoller anvendes på alle indre væskekontaktflader for at forhindre kulbrinteforurening.
OEM / tilpasningsmuligheder
Kontrol og telemetri-integration:Smart IoT-niveau-/trykovervågningsenheder med 4-20mA-output og skybaseret-telemetri til automatiseret leverandørstyret opgørelse (VMI).
Overfladefinish:Anti-ætsende UV--bestandig hvid epoxy polyurethan topcoat designet til ekstrem udendørs solstråling.
Dokumentation og manualer:Fuldstændige kryogene sikkerhedsdossierer, fartøjscertificeringsbøger og flersprogede brugervejledninger leveret på engelsk, spansk, tysk eller fransk.
Vejledning om-installation og hjælpeprogrammer på stedet
Grundkrav:Kræver en armeret betonplade designet til at understøtte den fuldt oversvømmede arbejdsvægt, komplet med indlejrede ankerbolte og jordforbindelse.
Fritids- og sikkerhedszoner:Skal installeres udendørs med specificerede sikkerhedsafstande fra antændelseskilder, brændbare materialer og egenskabslinjer i henhold til NFPA 55 / EIGA retningslinjer.
Rør- og hjælpegrænseflader:Kræver dedikerede rustfrit stål vakuum-kappede eller isolerede påfyldningslinjer, en instrumentluftforsyning (hvis der bruges pneumatiske ventiler) og en stabil elektrisk strømkilde (110V/220V) til telemetrisystemer.
Idriftsættelse og udrensning:Før påfyldning skal beholderen gennemgå streng nitrogenrensning og fugtevakuering af certificerede feltteknikere for at forhindre isblokering og renhedsforringelse.
Emballage og logistik
Eksportforberedelse:Tanke er grundigt rengjorte, forseglet med tørt nitrogenholdende tryk og forsynet med beskyttende kasser over følsomme instrumentpaneler.
Produktion og leveringstid:Standardmodeller: 6 til 8 uger; specialfremstillede-enheder med høj-kapacitet: 10 til 14 uger.
Forsendelsesbetingelser:FOB, CIF, DDP; transporteres via åbne-topflade stativer eller tunge-specialiserede vejtrailere, der sikrer sikker transit til internationale havneterminaler.
Ofte stillede spørgsmål
Spørgsmål: Hvad er den typiske daglige-kogningshastighed (BOR) for dine LAR-lagertanke?
A: Vores tanke har avanceret multi-superisolering, der opnår en usædvanlig lav daglig afkogningshastighed fra 0,15 % til 0,35 % af det samlede volumen pr. dag.
Q: Er dine flydende argon-tanke certificeret til brug i Nordamerika og Europa?
A: Ja. Alle kryogene beholdere er fremstillet og certificeret i henhold til ASME Section VIII (med U-stempel) for Nordamerika og CE-PED (2014/68/EU) direktiver for EU.
Q: Hvilke anlægstekniske forberedelser er nødvendige før tanklevering?
A: Der kræves et fladt, armeret betonfundament, der er designet til at understøtte den samlede oversvømmede vægt af tanken, sammen med korrekte jordstænger og frie rumlige sikkerhedsperimetre.
Spørgsmål: Hvordan er tanken beskyttet mod vakuumnedbrydning under lang-drift?
A: Hvert fartøj er konstrueret med et integreret-vakuumgettersystem med høj kapacitet og en dedikeret vakuumtestport. Dette muliggør bevarelse af vakuumintegritet i hele levetiden, hvilket giver mulighed for nem periodisk vakuumkontrol og gen-evakuering, hvis det er nødvendigt, efter mange års uafbrudt-krævende service.
Sp.: Kan tanken udstyres med fjerntelemetri til automatisk gasgen-bestilling?
A: Ja. Vi tilbyder valgfri IoT-aktiverede differenstryk- og niveautransmittere, der forbinder til cloud-platforme til realtids-lagerovervågning og automatisk leverandørgen-bestilling.
Q: Hvad er standardproduktions- og leveringstiden for eksportordrer?
A: Standard vertikale kryogene lagertanke tager cirka 6 til 8 uger at fremstille, plus søfragts transittid afhængigt af destinationshavnen.
Sp.: Hvilke sikkerhedskoder og frirum skal opretholdes omkring lagerinstallationen?
Sv: Installationer skal overholde NFPA 55 eller lokale industrigassikkerhedsbestemmelser, og opretholde minimumssikkerhedsafstande fra bygninger, offentlige adgangsområder og elektriske transformere.
Q: Hvilken garanti ydes for vakuumisoleringen og strukturbeholderen?
A: Vi yder en omfattende 3-års garanti, der dækker vakuumisoleringsfastholdelse og strukturel trykbeholderintegritet.
