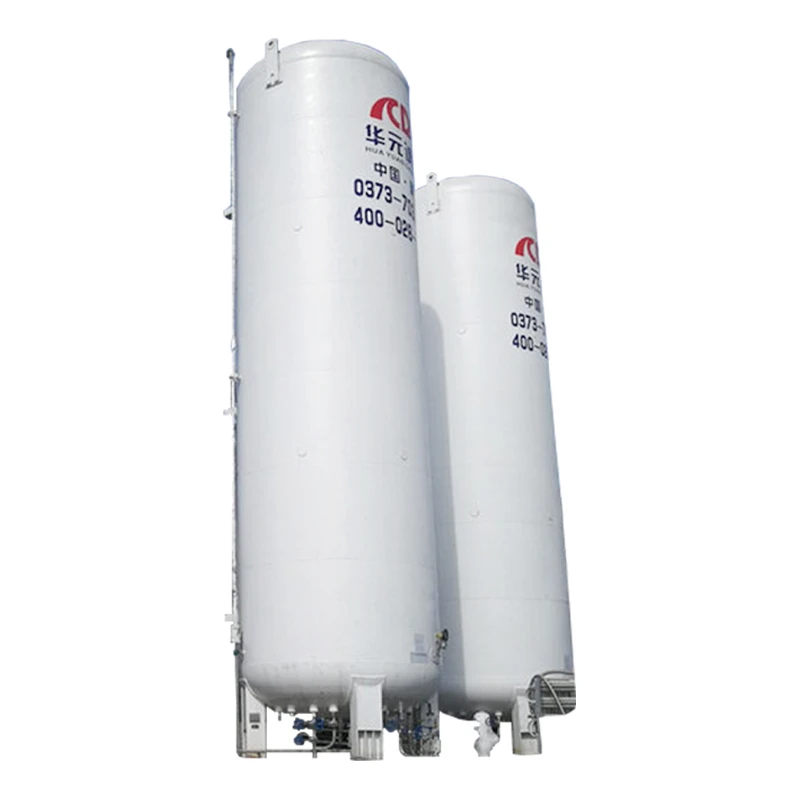

LN lagertank
Indledning
LN-opbevaringstanke er kryogene beholdere designet til flydende nitrogen med høj-renhed eller LNG. Med lav koge-af-hastighed (BOR) og overlegen termisk isolering giver de pålidelig bulklagring til industrielle, medicinske og energianvendelser.
Produktspecifikationer
|
Parameter |
Specifikation |
|
Kapacitet |
5 m³ til 250 m³ (kan tilpasses) |
|
Designtryk |
0,2 MPa til 3,5 MPa |
|
Design temperatur |
-196 grader til +50 grader |
|
Indvendigt materiale |
Austenitisk rustfrit stål (SUS304 / S30408) |
|
Ydermateriale |
Kulstofstål (Q345R) eller rustfrit stål |
|
Isoleringstype |
Vacuum Powder Insulation / Multi-Layer Superinsulation (MLI) |
|
Standard |
ASME Sec. VIII Div. 1, ISO 9001, CE (PED 2014/68/EU), GB150 |
Nøglekomponenter og tilbehør
Kryogene sikkerhedsventiler:Dobbelte overtryksventiler, der er i overensstemmelse med ASME/TUV-standarder for at forhindre over-tryk.
Væskeniveaumålere:Høj-præcisionsdifferenstryk eller radarmålere med fjerntelemetrimuligheder.
Fyldnings- og fordamperventiler:Udvidede-stammeklodeventiler designet specielt til kryogen service for at minimere termisk lækage.
Vakuumpumpeport:Høj-vakuumventil integreret med en getterbeholder for levetidsvakuumvedligeholdelse.
Economizer kredsløb:Automatisk tryk-bygnings- og gasreguleringssystem-.
Kerneteknologier
Høj-Vacuum Multi-Layer Insulation (MLI):Skiftende lag af glasfiberpapir og stråling-afskærmer aluminiumsfolie, der holdes på et vakuumniveau under 5 × 10⁻³ Pa.
Automatiseret orbital TIG-svejsning:Robotsvejsning til indre rustfri stålbeholdere for at eliminere mikro-fejl og modstå ekstreme termiske stød.
Helium massespektrometer lækagedetektion:100 % fuld-systemvakuumintegritetstest, der er i stand til at detektere lækagehastigheder ned til 1 × 10⁻⁹ Pa·m³/s.
Finite Element Analyse (FEA):Strukturel og seismisk spændingssimulering anvendt under tekniske designfaser for at optimere vægtykkelse og sikkerhedsmarginer.
Applikationsscenarier
Industriel gasforsyning:Store-distributions- og lagerhubs til industrielle tankstationer.
Medicin og sundhedspleje:Kryokonserveringslager til hospitaler, blodbanker og biologiske forskningslaboratorier.
Ren energi (LNG):Peak barberingsanlæg, virtuelle rørledningsforsyningsstationer og tankning til søs.
Elektronik og metallurgi:Høj-nitrogenforsyning til halvlederfremstilling og metalbehandling.
Total kvalitetsstyring
Nul-defektfilosofi:Implementering af Six Sigma (DMAIC) metodologi på tværs af alle produktionsceller.
Proceskontrol:Digital-realtidssporing af svejseparametre via computeriserede dataloggere.
Tredjepart-inspektion:Samarbejde med globale inspektionsmyndigheder (SGS, TÜV Rheinland, Lloyd's Register) for uafhængig verifikation efter klientens anmodning.
Vejledning om-installation og hjælpeprogrammer på stedet
Teknisk support:Omfattende installationsmanualer, fundamentbelastningsdiagrammer og P&ID-skemaer leveres før levering.
På-Site Supervision:Certificerede ingeniører tilgængelige globalt til at overvåge tankpositionering, rørforbindelse, vakuumvalidering og indledende idriftsættelse.
Operatøruddannelse:Praktiske-sikkerheds- og vedligeholdelsestræningsmoduler for lokale fabriksoperatører.
Materiale Bæredygtighed og miljøoverholdelse
Grøn produktion:Energieffektive-plasmaskæring og lukkede-affaldshåndteringssystemer.
Genanvendelighed:100 % genanvendeligt strukturelt kulstofstål og indre austenitiske rustfrit stålkomponenter ved slutningen-af-levetiden.
Miljøcertificering:ISO 14001 miljøledelsessystem certificeret facilitet.
Support og garanti efter-salg
Garantidækning:Omfattende 12-måneders garanti på det overordnede håndværk og op til 3 års garanti for opbevaring af vakuum.
Tilgængelighed af reservedele:Langtids-lagertilgængelighed for ventiler, målere, pakninger og sikkerhedsaflastningsenheder.
Livscyklusvedligeholdelse:Periodisk fjerndiagnosestøtte og vakuumregenereringsvejledning.
Emballage og logistik
Prøve/prototype produktionscyklus:30 til 45 dage til validering af tilpasset design.
Standard produktionslevering:60 til 90 dage afhængig af kapacitet og stålværkets gennemløbstider.
Logistik og leveringsbetingelser:Fleksible muligheder, herunder FOB, CIF, DDP og specialiseret Open-Top Container eller Flat Rack søforsendelsessikring.
Ofte stillede spørgsmål
Q: Hvad er den typiske daglige-kogningshastighed (BOR) for dine standard LN-lagertanke?
A: Afhængigt af det samlede geometriske volumen, geografiske omgivelsesforhold og driftscyklus opnår vores standard lodrette kryogentanke en daglig afkogningshastighed på mellem 0,08 % og 0,15 %. Tilpassede super-isoleringskonfigurationer kan konstrueres til ultra-følsomme applikationer, der kræver endnu lavere fordampningstab.
Q: Er dine lagertanke fuldt certificeret til brug i Nordamerika og Europa?
A: Ja. Vi designer og fremstiller tanke i fuld overensstemmelse med ASME Section VIII Division 1 (med U Stamp-kapacitet) til Nordamerika og PED 2014/68/EU (CE-mærket) til det europæiske marked.
Spørgsmål: Kan du tilpasse portlayouterne og flangestandarderne, så de matcher vores eksisterende rørføring?
A: Absolut. Vi leverer komplet OEM / ODM-tilpasning. Vi kan konfigurere fordampere, påfyldningslinjer og instrumentporte, så de matcher ASME-, DIN- eller GB-flangestandarderne i henhold til dine P&ID-tegninger.
Q: Hvad er standardleveringstiden for en 100 m³ LN lagertank?
A: Standard produktionstid er 60 til 75 dage fra datoen for depositum og tegningsgodkendelse. Fremskyndede produktionsplaner kan arrangeres efter anmodning.
Sp.: Hvordan sikrer du vakuumintegriteten under internationale-langdistanceforsendelser?
A: Hver tank gennemgår streng heliummassespektrometertest før afsendelse. Tanke sendes med positivt nitrogenholdende tryk og udstyret med stød--overvågningsindikatorer for at spore transitforhold.
Spørgsmål: Hvilken slags fundament- og anlægsdata giver du?
A: Vi leverer omfattende beregninger af fundamentbelastning, ankerboltplaceringsdiagrammer, seismiske belastningsdata og detaljerede P&ID-tegninger for at hjælpe dine lokale ingeniørentreprenører.
Spørgsmål: Leverer du-installations- og idriftsættelsestjenester på stedet i udlandet?
A: Ja, vi udsender certificerede senior kryogeningeniører til hele verden for at overvåge installation, tryktestning, vakuumkontrol og idriftsættelse af systemet.
